D51-800E多功能辗环机

立式辗环机工作原理

辗环机定义:

辗环机又叫扩孔机,是轴承行业广泛采用的套圈锻件生产专用锻压设备,是来将上道制坯工序锻造的环形毛坯辗扩成形。

应用范围:

辗环机主要用于制造轴承环、齿圈、法兰、轮毂、薄壁筒形件、风电法兰、高颈法兰等各类无缝环形锻件

辗环机工作原理:

立式辗环机工作原理

立式辗环机工作原理

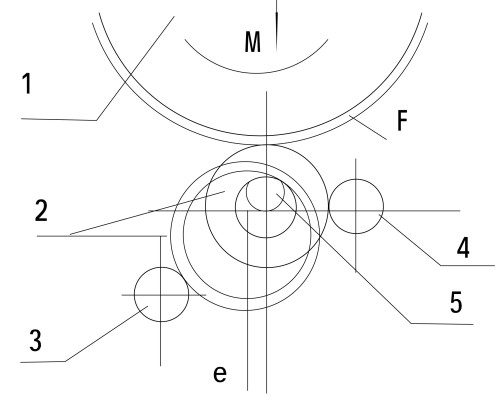

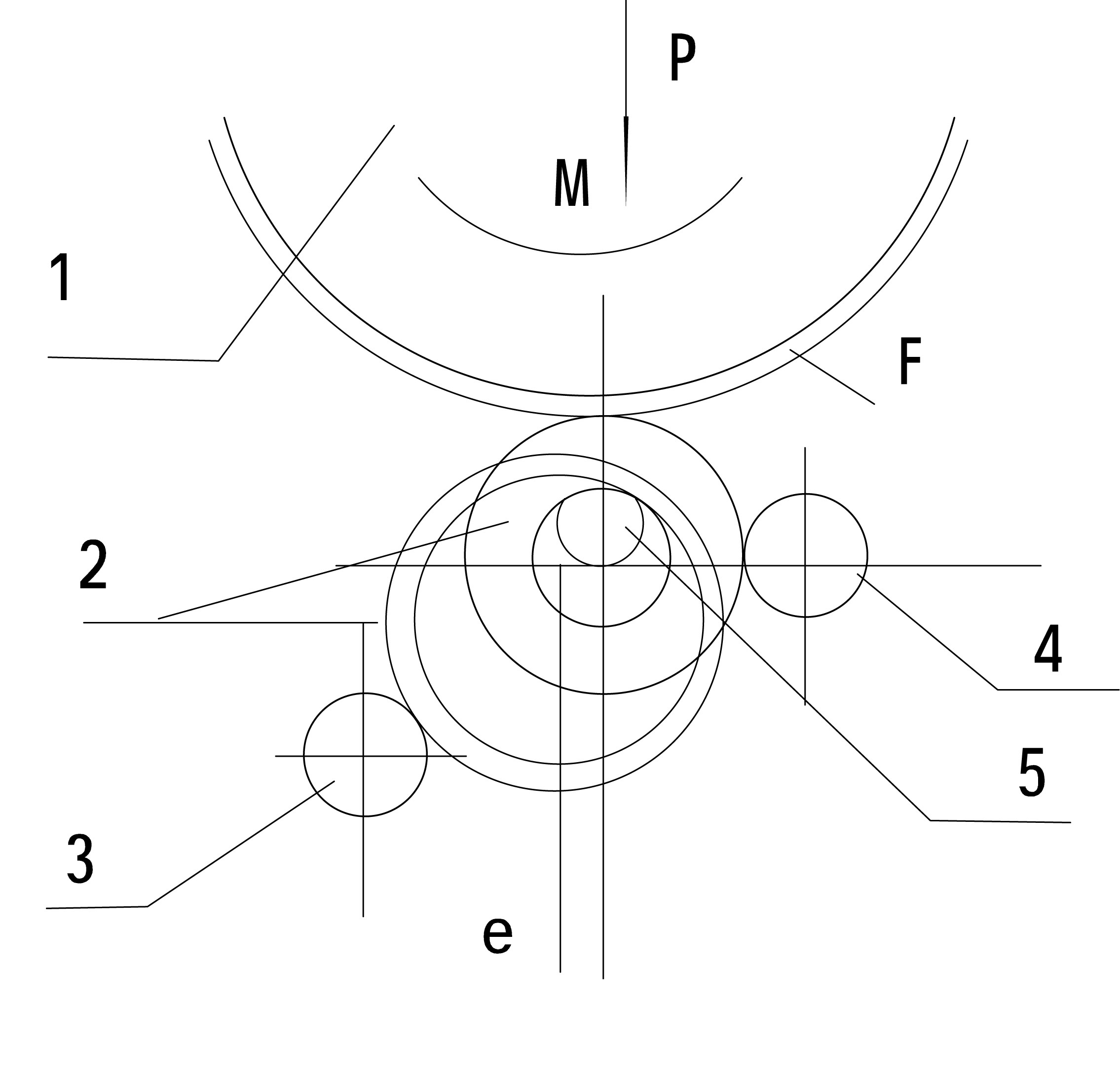

辗环机工作原理如上图所示。温度符合要求的环坯2套到辗压辊5上,旋转着的辗压轮1在油缸力P的作用下向下运动,与环坯接触后,环坯开始变形。此时环坯和碾压辊在摩擦力F的作用下旋转,环坯受到压缩,壁厚逐渐减薄,金属沿切线方向延伸(轴向也有少量展宽),环坯的延伸变形处于自由状态。当环坯外径与固定的推力辊4接触后,推力辊的反作用力使环坯外径增大的同时,产生弯曲变形,将环坯的几何中心推向机器中心线的左方,并使辗扩过程平稳地进行。当环坯的外径增大到予先调整好的信号辊3时,辗压轮即可向上回程,锻件卸出,完成一次工作循环
