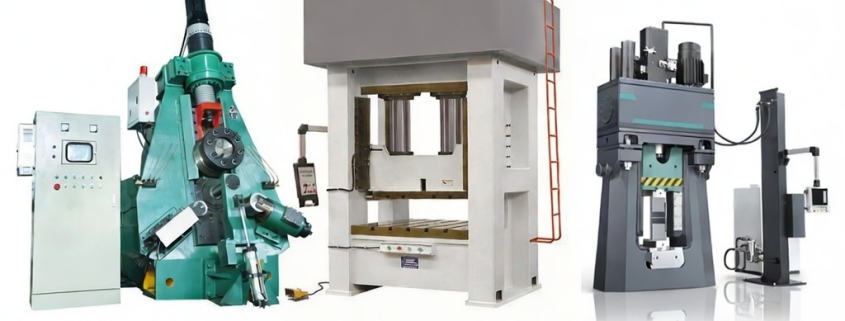

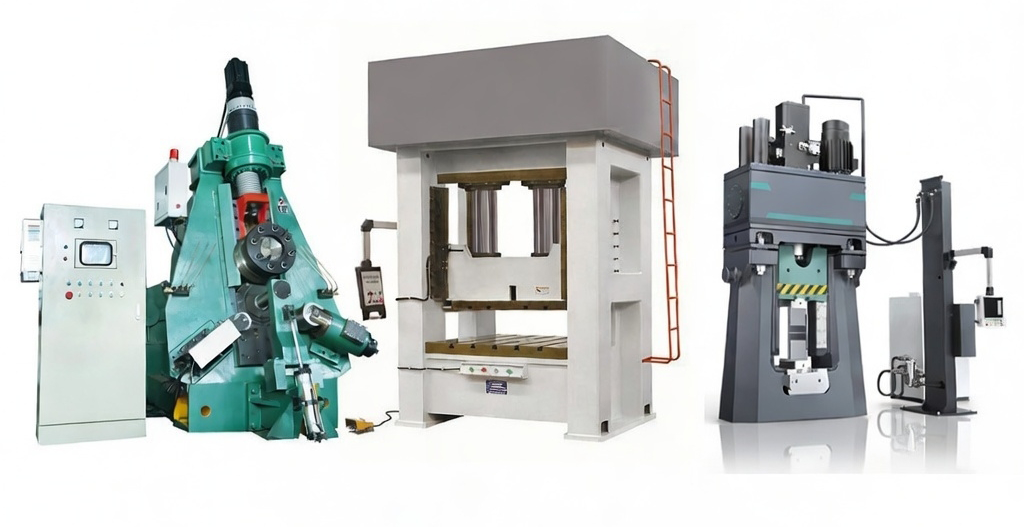

环件制造三大工艺全解析：环轧（碾环）vs 锻锤 vs 压机

下面我从成形机理、组织与性能、内部质量、尺寸精度、适用范围、效率成本、缺陷与质量控制等工程角度，把三种工艺做一个系统、专业、全面的对比。为避免“压机”含义不清，我会把它拆成两类：

• 压机自由锻/锻造液压机（open-die press forging）：常用于制坯、锻透、冲孔扩孔、扩展成环坯

• 压机模锻/压力机模锻（closed-die forging / screw press 等）：用于近净成形、复杂截面环坯

先给一个关键结论：
高质量环件最常见、最稳妥的路线是：压机/锻锤把坯“锻透” → 冲孔扩孔成环坯 → 碾环机（环轧）定径/成形 → 热处理 → 机加工。
因为碾环擅长“把环做圆、做匀、做一致”，而压机/锻锤更擅长“把料锻透、把内部质量打扎实”。

1. 三种工艺到底在“做什么”？

A) 碾环机做环件（环轧 / 辗扩，径向或径轴向）

• 本质：把已经冲孔的“环坯”在主辊/芯辊之间连续轧制，使直径变大、壁厚变薄、截面均匀（径轴向还能控制高度/端面）。

• 强项：尺寸一致性、圆度、壁厚均匀、材料利用率高；纤维流线沿圆周连续，有利于环件承受周向载荷/疲劳。

• 前提：环坯本身必须合格（内部质量、晶粒、偏析、裂纹等）。环轧不是“万能修复器”。

B) 锻锤做环件（自由锻锤击：空气锤/电液锤等）

• 本质：以高应变速率冲击让金属塑性变形（镦粗、拔长、扩孔、在芯轴上扩展等）。

• 强项：设备相对灵活，适合多品种、小批量、试制；对局部成形/修整很方便。

• 短板：变形更“局部+离散”，一致性依赖师傅经验；噪声振动大；大件、厚截面“锻透”难度更高（需要很多火次和控制）。

C) 压机做环件（两类）

1. 压机自由锻（锻造液压机/机械压力机 open-die）

   • 本质：低应变速率、受控行程/力的“压缩变形”，能做大变形量的镦粗、拔长、冲孔扩孔、扩展环坯。

   • 强项：对大锭、大截面更容易获得深层变形与锻透，内部质量更容易做扎实，过程可控。

2. 压机模锻（closed-die / 螺旋压力机等）

   • 本质：用模具近净成形出环坯/异形截面环坯。

   • 强项：截面复杂时（带台阶、带法兰、特殊型面）可直接“模出大形状”，后续再环轧或直接机加工。

2. 核心对比一：组织与性能（强度、韧性、疲劳）

“更好”在材料学上，主要看：晶粒细化与均匀性、纤维流线（宏观流线）、缺陷闭合与洁净度、各向异性是否符合受力方向。

2.1 纤维流线与受力匹配

• 碾环机（环轧）：

  • 优势非常明确：金属流线更容易沿圆周方向连续闭合，对承受周向应力/循环载荷的零件（轴承圈、齿圈、法兰、风电环件等）通常更有利。

  • 常见结果：周向性能与疲劳表现更容易做出优势，且批次一致性好。

• 锻锤/压机自由锻：

  • 流线取决于你的变形路线（镦粗、拔长、扩孔、芯轴扩展等），能做到合理，但通常不如“连续环轧”那样天然沿圆周“顺”。

• 压机模锻：

  • 流线跟模具充填路线有关，截面复杂时可能出现流线转折/折叠风险，需要模具与工艺保障。

2.2 晶粒细化与均匀性

• 压机自由锻：低速、大压下量、过程可控，大件更容易整体均匀变形，晶粒与组织均匀性通常更容易做好。

• 锻锤：高应变速率、冲击局部性强，表层细化可能更明显，但大截面中心是否“吃到足够变形”更依赖工艺与火次。

• 环轧：在轧制变形区晶粒细化明显，但它对“坯料中心历史缺陷/偏析”的改善能力，取决于前道制坯是否锻透。

一句话：

• 性能方向性（顺圆周）：环轧更占优

• 大截面整体锻透与均匀性：压机更占优

• 小批量灵活成形：锻锤有优势

3. 核心对比二：内部质量（致密度、疏松、缩孔、夹杂、探伤）

这是最容易被误解的部分：
“环轧一定更致密”——不完全正确。
环轧很强，但内部质量的地基主要由**原材料+制坯锻造比（有效变形量）**决定。

内部缺陷闭合能力（一般规律）

• 压机自由锻：强

  • 更容易实现大压下量与深层塑性变形，适合大锭件/厚截面，对缩孔疏松闭合更稳。

• 锻锤：中等（看工艺）

  • 需要足够火次与合理变形路径，否则可能“外面打得很勤，中心变形不够”。

• 环轧：取决于环坯质量

  • 如果环坯已锻透、冲孔扩孔合理，环轧后组织与性能会非常好；

  • 如果环坯内部就带缺陷，环轧更多是“放大成形”，未必能把缺陷真正消掉。

4. 核心对比三：尺寸精度、圆度、壁厚均匀、批量一致性

排名（一般情况下）

环轧（碾环机） > 压机模锻（有好模具） > 压机自由锻 > 锻锤自由锻

• 环轧：天然擅长做“圆、匀、稳定”，余量更可控，后续机加工量往往更小。

• 压机模锻：模具到位时，截面尺寸与重复性很好；但需要考虑飞边、模具磨损与充填。

• 压机/锻锤自由锻：靠工装+工艺控制，精度通常不如环轧稳定。

5. 核心对比四：可做的尺寸范围与形状能力

尺寸能力（直径、重量、壁厚）

• 环轧：特别擅长中大直径环件，直径越大优势越明显（“做大直径不等于要超级吨位”）。

• 压机自由锻：特别擅长大重量、大截面坯料锻透（超大锭、厚壁坯）。

• 锻锤：更适合中小件或对超大件不经济/不稳定。

形状复杂度（截面/台阶/法兰/异形）

• 压机模锻：复杂截面能力最强（但依赖模具与成本）。

• 环轧：可以做一定程度的异形环（例如带法兰环、台阶环、部分异形截面），但受轧辊型面与稳定性限制，复杂程度有限。

• 自由锻（锻锤/压机）：能“做出来”，但尺寸一致性与效率不一定好。

6. 核心对比五：效率、成本、材料利用率、能耗与现场条件

6.1 生产效率（批量时）

• 环轧：中大环件批量生产通常效率最高、节拍稳定。

• 压机：中等，制坯阶段很关键；模锻批量可很高，但模具开发周期与成本高。

• 锻锤：通常最低（多火次、多次修整、人工依赖）。

6.2 材料利用率（省料省加工）

• 环轧：高（近净环坯，余量小）

• 压机模锻：中到高（看飞边与设计）

• 自由锻：中到低（余量往往更大）

6.3 设备投入与工厂环境

• 锻锤：设备投入相对低，但噪声、振动、基础要求高。

• 压机：投入高，但过程可控、噪声振动小、利于自动化。

• 环轧线：设备投入高（尤其径轴向+自动线），但长期单件成本可低、稳定性强。

7. 典型缺陷模式与质量控制要点（非常“专业”的差别）

环轧（碾环机）常见问题

• 圆度差/椭圆、壁厚不均、同心度偏、端面波浪

• 表面折叠、起皮、轧伤

• 边部裂纹（温度/变形/材料塑性不足）

• 由于环坯问题导致的内部裂纹/夹杂暴露

控制要点：环坯锻透与冲孔质量、加热均匀性、轧制进给与导向、温降与润滑、轧辊型面与校正策略。

锻锤自由锻常见问题

• 折叠、搭接、表面裂纹（高应变速率+温度窗口窄）

• 尺寸波动大、局部过锻/欠锻

• 中心锻透不足（大截面风险更高）

• 组织不均、晶粒粗细差异大

控制要点：合理锻造比、火次与变形路线、终锻温度、打击次序、回炉节奏、防止局部过冷硬化。

压机自由锻/模锻常见问题

• 自由锻：鼓肚（barreling）、局部变形不足、操作不当导致折叠

• 模锻：充填不足、飞边控制不好、折叠、模具错位、模具磨损导致尺寸漂移

控制要点：压下量与道次设计、润滑与摩擦控制、模具设计（圆角、分模线、排气）、温度窗口与压制节拍。

8. 一张“工程选型”对比表（概览）

9. 最常见、最“靠谱”的工艺路线建议

场景 1：高可靠性、中大直径环件（轴承、风电、压力件等）

✅ 压机自由锻锻透制坯（关键） → 冲孔扩孔 → 碾环机径轴向环轧 → 热处理 → 精加工 → UT/MT

• 优势：内部质量+尺寸一致性都兼顾，是工业上最主流的高质量路线。

场景 2：中小环件、批量大、截面相对标准

✅ 模锻或压机预成形环坯 → 环轧定径/整形 → 机加工

• 优势：节拍快、一致性强、余量小。

场景 3：小批量、非标、快速交付或维修件

✅ 锻锤自由锻制坯/扩孔 → 机加工（必要时简易整形/小型环轧）

• 优势：灵活、无需重资产产线；但一致性和成本不一定最优。

10. 你真正要的“哪个更好”的落地答案

如果你问“综合质量上限”：

• 压机锻透制坯 + 碾环机成形 往往是高端环件的最优组合。

如果你问“尺寸与一致性、效率”：

• 碾环机通常最好（前提是环坯质量过关）。

如果你问“小批量、灵活、低投入”：

• 锻锤更合适，但质量稳定性更依赖工艺与人员。
